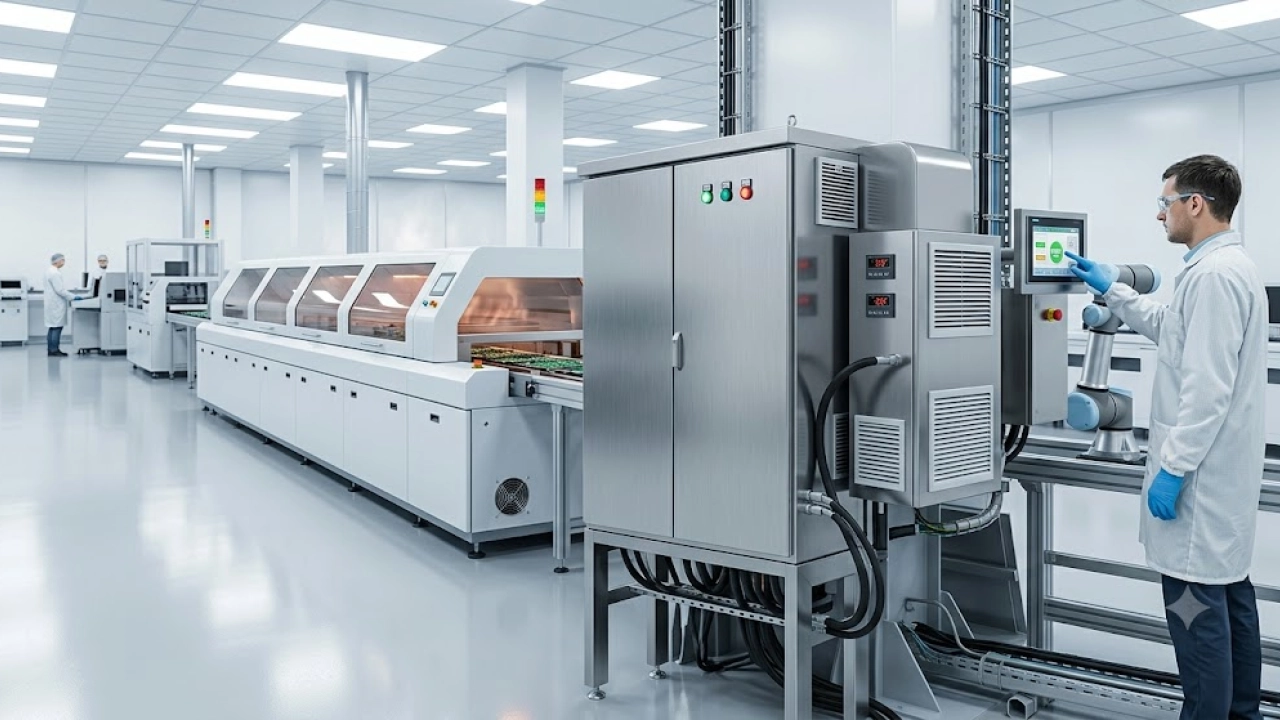

Термоменеджмент шкафов управления в условиях горячих цехов: как избежать перегрева и отказа контроллеров

Проникновение высокопроизводительных вычислительных мощностей непосредственно в технологические зоны тяжелой промышленности диктует предельно жесткие требования к аппаратному обеспечению. Автоматизация непрерывных процессов требует размещения оборудования в непосредственной близости от агрегатов: индукционных и дуговых печей, установок непрерывной разливки стали, прокатных станов. В таких зонах температура окружающей среды регулярно и длительно превышает 50–60°C.

В этих экстремальных условиях грамотный термоменеджмент шкафов управления становится фундаментальным фактором отказоустойчивости всей архитектуры автоматизации. Внезапная аппаратная остановка доменной печи или конвейера из-за температурного отказа программируемого логического контроллера (ПЛК) влечет за собой колоссальные убытки. Цена подобного сбоя исчисляется миллионами рублей за каждый час простоя, не говоря о рисках брака целых партий плавки или возникновения техногенных аварий. Обеспечение стабильной работы управляющей электроники требует глубокого понимания законов теплофизики и применения узкоспециализированных инженерных решений.

Специфика горячих цехов: главные враги промышленной электроники

Металлургические и химические производства характеризуются комплексным деструктивным воздействием на любую микроэлектронику. Инфраструктура АСУ ТП в горячих цехах подвергается непрерывному влиянию высокоинтенсивного лучистого тепла от раскаленного или расплавленного металла, формирующего мощные конвекционные потоки. Дополнительным фактором риска выступает мелкодисперсная токопроводящая пыль (графитовая, угольная, металлическая окалина) и агрессивные сернистые соединения в воздухе.

Для защиты от твердых частиц и химически активных газов электрощитовое оборудование выполняется в высоких степенях защиты — вплоть до IP54, IP65 или IP66. Однако именно абсолютная герметичность порождает ключевую теплофизическую проблему: стальной шкаф начинает работать по принципу термоса. Естественный конвективный теплообмен с окружающей средой полностью блокируется.

Ситуация критически усугубляется высоким внутренним тепловыделением (диссипацией) установленного активного оборудования. Современные ПЛК, массивные промышленные блоки питания, модули управления приводами, твердотельные реле и особенно частотные преобразователи генерируют в процессе работы десятки и сотни ватт тепловой энергии. В условиях высоких внешних температур этот замкнутый контур неизбежно приводит к лавинообразному нагреву внутреннего объема. Без внедрения систем, обеспечивающих принудительное охлаждение шкафов автоматики, температура внутри корпуса быстро достигает критических значений.

Физика отказа: что происходит с контроллерами при перегреве

Ведущие мировые производители промышленной электроники регламентируют строгий верхний предел рабочей температуры своих устройств, который чаще всего зафиксирован на отметке 55–60°C. Превышение этого теплового порога запускает необратимые физические процессы деградации кремниевых полупроводниковых структур: происходит неконтролируемая генерация неосновных носителей заряда, что ведет к тепловому пробою p-n переходов.

Одним из наиболее уязвимых звеньев выступают электролитические конденсаторы в цепях импульсных блоков питания. Согласно химическому правилу Аррениуса, повышение рабочей температуры на каждые 10°C сокращает эксплуатационный ресурс электролита ровно в два раза, инициируя рост эквивалентного последовательного сопротивления (ESR) и критические пульсации питающего напряжения.

Симптоматика развивающегося температурного отказа в сложных системах разнообразна и труднодиагностируема:

• Аппаратный троттлинг (снижение тактовой частоты) процессоров ПЛК, что абсолютно недопустимо для задач реального времени.
• Спонтанные зависания внутренних коммуникационных шин (backplane bus).
• Потери пакетов данных в промышленных сетях PROFINET или EtherCAT.
• Ложные срабатывания дискретных входов на чувствительной распределенной периферии (модули ввода-вывода Odot Automation или высокоинтегрированные контроллеры SIEMENS) из-за термического расширения и микропробоев оптопар.

В результате логика контроллера инициирует аварийные алгоритмы экстренной остановки оборудования. Таким образом, локальный перегрев контроллеров мгновенно перерастает в глобальный сбой всего технологического процесса цеха.

Стратегии термоменеджмента: от вентиляции до промышленных кондиционеров

Для нейтрализации высоких тепловых избытков и поддержания безопасной рабочей температуры инженерами применяется несколько архитектурных подходов. Выбор конкретного метода опирается на тепловые расчеты, требуемую холодопроизводительность и параметры окружающей среды:

• Фильтрующие вентиляторы. Наиболее бюджетное решение, работающее за счет принудительного замещения внутреннего воздуха шкафа наружным. В условиях горячих цехов этот метод категорически неприменим. Если температура окружающего цехового воздуха выше требуемой температуры внутри щита, вентилятор будет работать как тепловая пушка. Кроме того, фильтрующие маты мгновенно забиваются металлургической пылью.
• Воздухо-воздушные теплообменники. Закрытый контур охлаждения без физического смешивания сред. Их применение целесообразно исключительно в том случае, если внешняя среда гарантированно холоднее внутреннего объема шкафа минимум на 10-15°C. В литейных и плавильных участках обеспечить такой градиент температур практически невозможно.
• Воздухо-водяные теплообменники. Идеальная инженерная стратегия для тяжелой промышленности. Метод использует оборотную техническую воду предприятия в качестве высокоэффективного хладоносителя (теплоемкость воды в 4 раза выше воздуха). Обеспечивают колоссальную холодопроизводительность при минимальных габаритах устройства и позволяют сохранить полную герметичность шкафа (IP65).

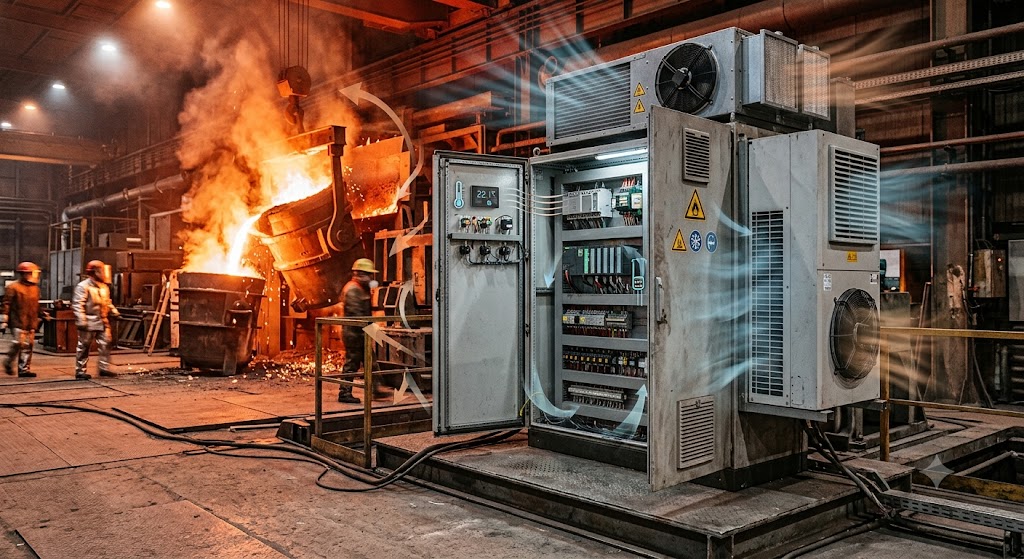

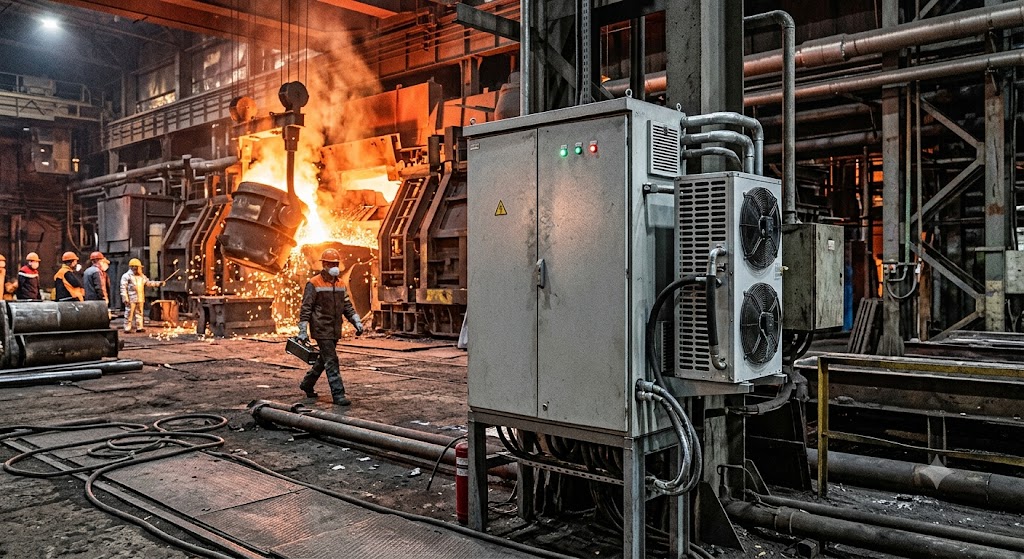

• Промышленные кондиционеры для щитов (фреоновые). Полноценные компрессорные холодильные машины, монтируемые на боковую стенку или крышу. Они способны поддерживать внутреннюю температуру строго на уровне 25–35°C, даже если внешняя температура лучистой среды превышает 55–60°C. Альтернативой для небольших пультов управления выступают полупроводниковые элементы Пельтье, отличающиеся полным отсутствием движущихся частей.

Опасность конденсата: почему переохлаждение тоже убивает ПЛК

Важный инженерный нюанс: избыточное и неконтролируемое охлаждение не менее губительно для ПЛК, чем термический перегрев. Ключевой физический параметр в данном контексте — точка росы.

При непрерывной работе мощного фреонового кондиционера внутри шкафа формируются локальные холодные зоны. Если уплотнители дверей изношены, а кабельные сальники не загерметизированы должным образом, горячий и насыщенный влагой цеховой воздух проникает внутрь щита из-за разницы парциальных давлений. При контакте с переохлажденными поверхностями металлических конструкций влага мгновенно конденсируется. Образовавшиеся капли воды проникают на печатные платы контроллеров и клеммные колодки, вызывая короткие замыкания, выгорание интерфейсов и стремительную электрохимическую коррозию.

Чтобы гарантированно исключить выпадение росы, микроклимат в электротехнических шкафах должен быть глубоко автоматизирован. Обязательной инженерной практикой является установка специализированных гигростатов в жесткой связке с позисторными антиконденсатными нагревателями. При остановке оборудования (в период ППР) нагреватели автоматически поддерживают температуру внутри щита чуть выше внешней, предотвращая оседание влаги, а термостаты кондиционеров настраиваются на безопасную дельту температур.

Интеграция климат-контроля в SCADA и MES-системы

Проектирование современной и надежной системы управления полностью исключает концепцию изолированных устройств. Управление микроклиматом сегодня — это далеко не просто механический термостат с биметаллической пластиной. Современный промышленный стандарт требует глубокой интеграции параметров среды в цифровую экосистему предприятия.

В щиты автоматики монтируются прецизионные интеллектуальные датчики температуры и влажности. Они подключаются к аналоговым модулям ввода или интегрируются по цифровым интерфейсам (Modbus RTU) в распределенную периферию (на базе узлов Siemens или Odot). Сформированные массивы телеметрических данных транслируются в центральный контроллер, а затем архивируются в базах данных верхнего уровня.

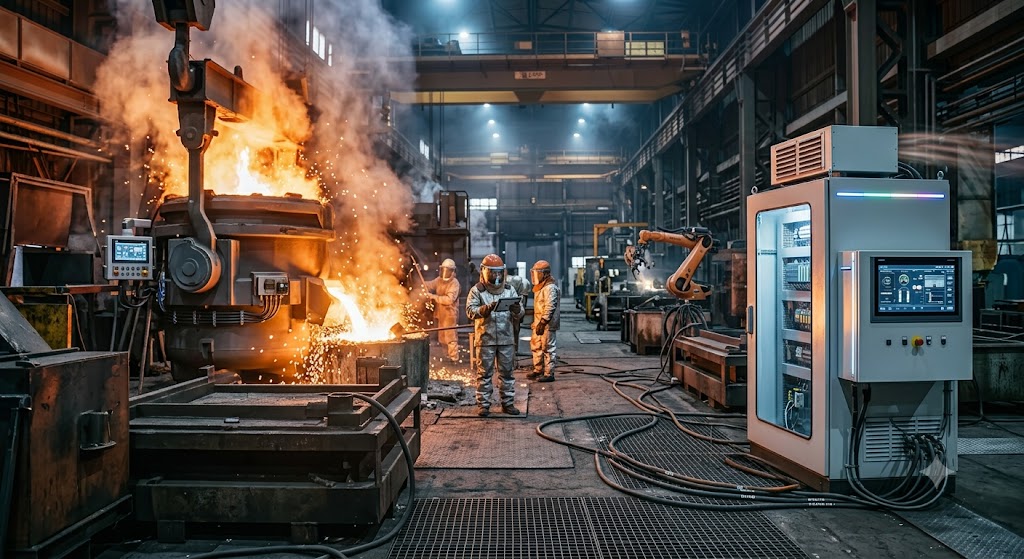

Эта архитектура позволяет выводить динамические тренды микроклимата на АРМ оператора в SCADA-системе. Тонкая настройка предаварийных (Warning) и аварийных (Alarm) пороговых значений дает службе эксплуатации критически важный запас времени для реакции. Мониторинг постепенного роста температуры шкафа однозначно укажет на деградацию компрессора кондиционера, утечку фреона или заиливание трубок водяного теплообменника задолго до того момента, как ПЛК уйдет в глухую аппаратную защиту.

Подход компании «Феррокс» к проектированию АСУ ТП для тяжелых условий

Глубокая автоматизация металлургии не приемлет компромиссных технических решений или проектирования инженерных систем «на глаз». Инжиниринговая компания Феррокс, обладая фундаментальным 30-летним опытом внедрения сверхсложных систем управления в тяжелой промышленности, применяет строго научный, математически выверенный подход к обеспечению безотказности поставляемого оборудования.

Уже на самых ранних стадиях базового и детального инжиниринга специалисты «Феррокс» выполняют прецизионные тепловые расчеты для каждого проектируемого электротехнического шкафа. С использованием специализированного программного обеспечения вычисляется суммарная тепловая мощность всех устанавливаемых компонентов (ПЛК, контакторов, инверторов частоты, трансформаторов).

При расчетах скрупулезно учитывается эффективная площадь поверхности щита, коэффициенты теплопередачи выбранной марки металла и температурные пики конкретной цеховой зоны заказчика. На основе этой достоверной математической модели подбирается единственно верная архитектура холодоснабжения. Сборка щитового оборудования производится исключительно на базе проверенных промышленных компонентов, что гарантирует заказчику эталонную стабильность работы всех контуров: от первичного полевого датчика до глобальной MES-системы предприятия.

Заключение

Отказоустойчивость промышленной вычислительной автоматики в экстремальных температурных условиях напрямую и безальтернативно зависит от того, насколько грамотно спроектирован контур теплоотвода. Игнорирование фундаментальных законов теплофизики на этапе разработки или попытка сэкономить на промышленных системах охлаждения неизбежно приводит к ускоренной деградации дорогостоящей электроники, внезапным аварийным остановкам оборудования и колоссальным финансовым потерям предприятия.

Доверьте проектирование и внедрение АСУ ТП профессионалам. Специалисты «Феррокс» подберут оптимальную архитектуру и обеспечат надежный термоменеджмент. Оставьте заявку на обследование вашего объекта и разработку ТЗ уже сегодня!
