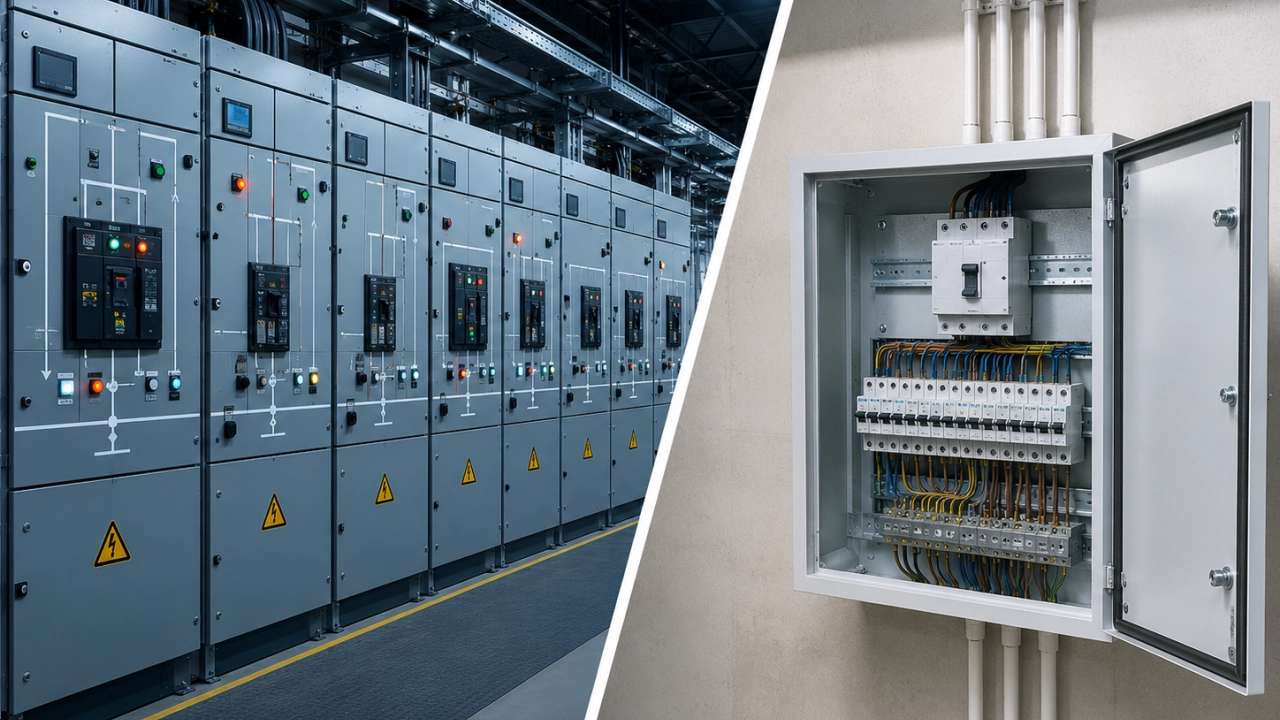

Основное отличие ГРЩ от ВРУ в электросетях

В проектах автоматизации металлургических и химических производств я регулярно сталкиваюсь с путаницей в терминологии на этапе согласования однолинейных схем. Заказчики часто требуют установить ГРЩ там, где по нормативам должно стоять ВРУ, или наоборот, что приводит к проблемам при сдаче объекта энергонадзору. Понимание физической и функциональной разницы между этими устройствами критично для построения отказоустойчивой системы электроснабжения.

Назначение и функции оборудования

Главный распределительный щит и вводно-распределительное устройство выполняют разные задачи в иерархии энергосистемы предприятия. Ошибка в их определении на стадии проектирования ведет к некорректному выбору коммутационной аппаратуры и защит.

ГРЩ: управление нагрузкой всего объекта

ГРЩ служит центральным узлом для приема и распределения электроэнергии внутри крупного промышленного объекта или группы зданий. Он находится на второй ступени после трансформаторной подстанции и отвечает за питание основных цеховых распределительных пунктов.

• Обеспечивает защиту отходящих линий от перегрузок и коротких замыканий.
• Позволяет оперативно переключать нагрузки между разными источниками питания.
• Содержит средства автоматики для управления режимами работы потребителей.

ГРЩ не принимает энергию напрямую от внешней городской сети. Его задача — управлять внутренними потоками мощности уже после ввода на территорию завода.

В тяжелых промышленных условиях ГРЩ часто оснащается системами АВР (автоматический ввод резерва). Это позволяет мгновенно переключить питание критически важных узлов, таких как печи или насосные станции, на резервную линию при аварии на основной.

ВРУ: прием и учет входящей энергии

Вводно-распределительное устройство является первой точкой контакта внутренней сети здания с внешней питающей сетью. Оно устанавливается на границе балансовой принадлежности и отвечает за коммерческий учет и первичную защиту.

• Принимает кабель от внешней магистрали или трансформатора.
• Содержит приборы учета электроэнергии для расчетов с поставщиком.
• Осуществляет защиту всего здания от импульсных перенапряжений и утечек тока.

Для небольших производственных площадок ВРУ может выполнять функции главного распределительного пункта. Однако на крупных предприятиях его роль строго ограничена вводом и распределением энергии по внутренним потребителям первого уровня.

Главные отличия ГРЩ от ВРУ

Различия между устройствами носят не только номинальный характер, но и затрагивают принципы построения всей системы электроснабжения. Рассмотрим ключевые аспекты, которые влияют на выбор оборудования.

Уровень напряжения и мощность нагрузки

ГРЩ рассчитан на работу с значительно большими токами и мощностями по сравнению с типовым ВРУ. Если ВРУ чаще всего работает на напряжении 0,4 кВ и токах до 2500 А, то ГРЩ может коммутировать токи в несколько тысяч ампер.

• ВРУ обычно обслуживает одно здание или небольшую группу потребителей.
• ГРЩ распределяет энергию по всему технологическому комплексу или району застройки.
• Шины ГРЩ имеют большее сечение и усиленную изоляцию для работы в жестких режимах.

При выборе аппаратуры для ГРЩ требуется тщательный расчет термической и электродинамической стойкости. Короткое замыкание на шинах главного щита может вывести из строя половину производства, поэтому требования к селективности защит здесь максимальны.

Наличие приборов учета электроэнергии

Коммерческий учет — это обязательная функция ВРУ, но не всегда ГРЩ. В вводном устройстве счетчики устанавливаются для фиксации объема энергии, полученного от внешней сети.

В ГРЩ приборы учета носят технический характер. Они нужны для внутреннего баланса предприятия и контроля расхода энергии по цехам, а не для расчетов с энергосбытовой компанией.

Отсутствие требований к установке коммерческих счетчиков в ГРЩ упрощает его компоновку. Инженеры могут сосредоточиться на надежности силовых контактов и качестве защитной автоматики, не заботясь о местах для пломбировки и доступа инспекторов.

Место в иерархии системы электроснабжения

Положение устройства в схеме определяет его статус. ВРУ всегда стоит на вводе, а ГРЩ — в центре распределительной сети объекта.

1. Внешняя сеть передает энергию на ВРУ здания или подстанции.
2. От ВРУ кабели идут на трансформаторы или непосредственно на ГРЩ.
3. ГРЩ раздает питание на распределительные щиты цехов и вспомогательных помещений.

Такая иерархия обеспечивает удобство обслуживания и локализацию аварий. При срабатывании защиты на ГРЩ отключается только часть производства, тогда как авария на ВРУ обесточивает весь объект целиком.

Конструктивные особенности щитов

Различия в назначении напрямую влияют на физическое исполнение устройств. ГРЩ и ВРУ имеют разную компоновку внутренних элементов, что определяет их габариты и требования к обслуживанию.

Компоновка и габариты устройств

ГРЩ представляет собой сложную инженерную конструкцию, часто состоящую из нескольких секций. Из-за высоких рабочих токов шины внутри щита требуют значительного пространства для размещения и обеспечения воздушных зазоров.

• Шкафы ГРЩ обычно имеют глубину от 600 до 1000 мм для удобства монтажа силовых кабелей большого сечения.
• ВРУ чаще всего выполняется в виде компактного навесного или напольного шкафа стандартных размеров.
• В ГРЩ предусматриваются специальные кабельные каналы или подводы снизу для ввода многочисленных отходящих линий.

Модульность — еще одна черта главного распределительного щита. Конструкция позволяет наращивать количество секций при расширении производства. ВРУ же является законченным изделием, замена которого требует полной перекоммутации вводного кабеля.

При проектировании помещения для ГРЩ необходимо учитывать не только его текущие размеры, но и запас места для возможного расширения шинных мостов в будущем.

Защитная автоматика и коммутация

Аппаратное наполнение этих устройств кардинально различается по уровню сложности и функциональности. В ВРУ основной упор делается на вводной автоматический выключатель и приборы учета.

В ГРЩ применяется многоуровневая система защит. Здесь используются интеллектуальные расцепители, которые позволяют настраивать временные задержки срабатывания для обеспечения селективности.

Характеристика	ВРУ	ГРЩ
Тип коммутационных аппаратов	Автоматические выключатели в литом корпусе	Выкатные автоматические выключаты, контакторы
Система мониторинга	Базовые индикаторы напряжения	Микропроцессорные терминалы защиты и контроля
Резервирование питания	Редко (только в особых случаях)	Обязательно (системы АВР различной сложности)

Использование выкатных элементов в ГРЩ позволяет проводить обслуживание без полного обесточивания щита. Механизм безопасного извлечения модуля критически важен для непрерывности технологических процессов на тяжелом производстве.

Требования к установке и размещению

Нормативные документы строго регламентируют места установки распределительных устройств. Ошибки в выборе локации могут привести к отказам в подключении со стороны сетевой организации.

Правила монтажа ГРЩ в помещениях

Главный распределительный щит всегда размещается внутри специальных электротехнических помещений. Доступ к нему должен быть ограничен и организован таким образом, чтобы исключить несанкционированное вмешательство.

• Помещение для ГРЩ должно иметь отдельный вход с улицы или из коридора общего пользования.
• Температурный режим в помещении поддерживается в пределах, необходимых для работы электронной автоматики.
• Двери помещения должны открываться наружу и оборудоваться замками, соответствующими требованиям пожарной безопасности.

Для тяжелых промышленных условий важно обеспечить защиту шин ГРЩ от воздействия агрессивных сред. Если щит расположен вблизи химических производств, требуется дополнительная герметизация кабельных вводов и использование коррозионностойких материалов.

Нормы размещения ВРУ на фасадах и вводах

В отличие от ГРЩ, вводно-распределительное устройство часто монтируется в местах, максимально приближенных к точке входа внешнего кабеля. Это может быть технический подвал, тамбур или даже специальный шкаф на наружной стене здания.

• При установке на фасаде шкаф ВРУ должен иметь степень защиты не ниже IP54 для предотвращения попадания влаги и пыли.
• Высота установки приборов учета и коммутационной аппаратуры регламентируется удобством снятия показаний и безопасностью обслуживания.
• Подход к ВРУ должен быть свободным, без загромождения строительными материалами или оборудованием.

Если ВРУ располагается в помещении с повышенной влажностью или агрессивной средой, требуется использование шкафов из нержавеющей стали или с полимерным покрытием. Кабельные вводы обязательно герметизируются для сохранения заявленного класса защиты.

Примеры взаимодействия в схеме питания

Рассмотрим типовую схему электроснабжения крупного производственного комплекса, чтобы увидеть разницу на практике. Энергия от городской подстанции приходит на ВРУ главного административно-производственного корпуса.

Здесь происходит коммерческий учет и первичная защита. От ВРУ кабельная линия идет на трансформаторную подстанцию предприятия, где напряжение понижается до 0,4 кВ. Далее энергия поступает на ГРЩ, расположенный в центральном распределительном пункте завода.

ГРЩ выступает диспетчерским центром, который решает, какую часть мощности направить в литейный цех, а какую — в сборочное производство. ВРУ же просто фиксирует факт получения энергии от города.

От ГРЩ расходятся линии к цеховым щитам и локальным ВРУ отдельных строений на территории. Такая двухступенчатая система позволяет гибко управлять нагрузками и быстро локализовать повреждения без остановки всего предприятия.

Понимание этих различий помогает инженерам избегать ошибок при составлении технических заданий. Правильный выбор между установкой дополнительного ГРЩ или модернизацией существующего ВРУ определяет надежность и экономическую эффективность всей системы электроснабжения объекта.
