Эргономика SCADA-систем: как правильный интерфейс защищает завод от аварий

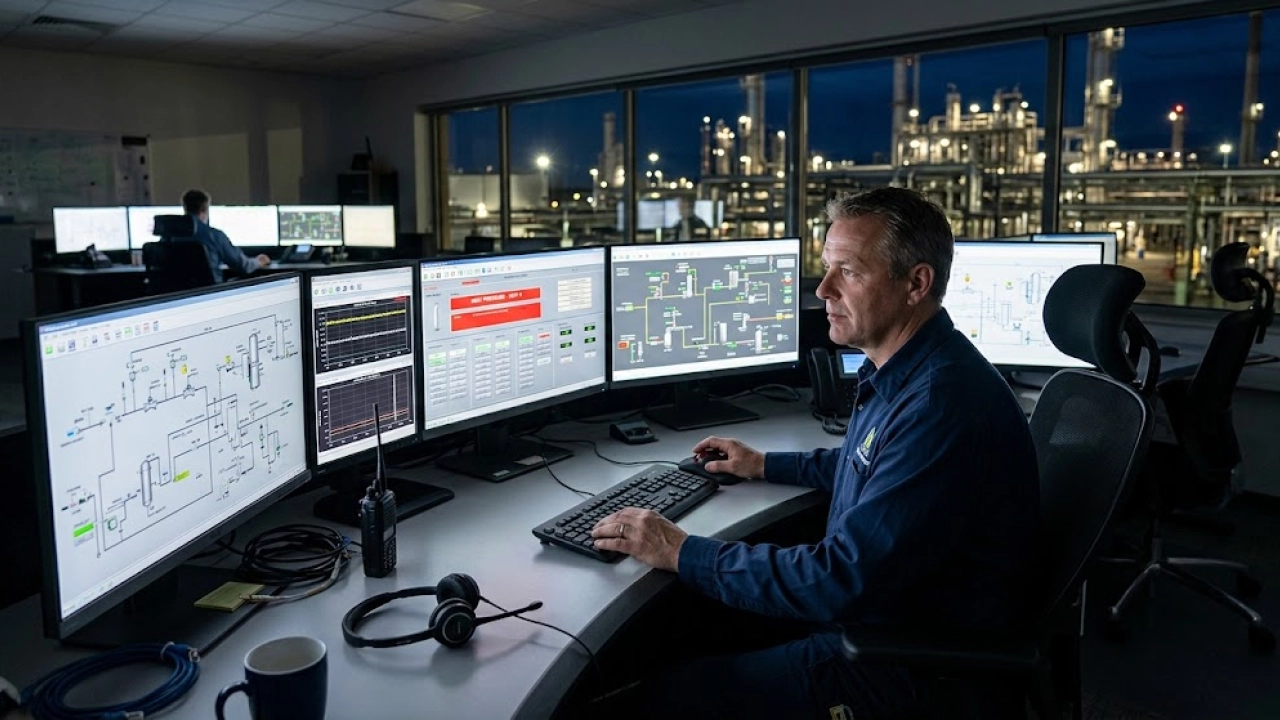

3:00 ночи. Смена на металлургическом комбинате идет в штатном режиме, как вдруг происходит падение давления в контуре охлаждения. В тишине диспетчерской взрывается ревун сирены, а на мониторах оператора мгновенно наслаиваются друг на друга десятки мигающих красных и желтых окон. У диспетчера есть ровно 30 секунд на локализацию первопричины и принятие решения. Ошибка будет стоить предприятию сожженного оборудования, многомиллионных простоев или человеческих жизней.

В этот момент эргономика SCADA систем перестает быть вопросом удобства и становится критическим фактором выживания объекта. Грамотно спроектированный интерфейс мгновенно направит внимание на очаг проблемы. Плохой интерфейс — окончательно дезориентирует человека. Предотвращение аварий на производстве начинается не с толщины труб, а с того, насколько точно и быстро оператор способен считывать технологический процесс с экрана монитора.

Эволюция мнемосхем: от «мультиков» к функциональности

В начале 2000-х годов с ростом вычислительных мощностей разработчики АСУ ТП увлеклись скевоморфизмом. Интерфейсы превратились в реалистичные картины: объемные 3D-трубы с тенями, анимированное вращение лопастей вентиляторов, градиентные заливки резервуаров и пестрые фоны.

Такой интерфейс оператора HMI (Human-Machine Interface) содержал фатальную архитектурную ошибку — чрезмерный визуальный шум. Использование ярких контрастных цветов для индикации нормальных состояний (например, ярко-зеленый для работающего насоса и красный для остановленного) приводило к тому, что экран пестрил красками даже в идеальном режиме работы.

В результате мозг оператора привыкал к агрессивной визуальной среде. Развивалась «сенсорная слепота». Когда на фоне десятков зеленых и красных элементов появлялся еще один красный индикатор аварии, он просто терялся. Анимация крутящихся насосов усыпляла бдительность в штатном режиме, а при нештатной ситуации обилие мигающей графики вызывало панику и ступор. Современные мнемосхемы строятся на совершенно иных принципах.

Концепция High Performance HMI (Высокоэффективные интерфейсы)

Сегодня промышленным стандартом де-факто является стандарт ISA-101, описывающий методологию High Performance HMI. Главная цель этого подхода — минимизировать время реакции оператора и обеспечить стопроцентную точность считывания информации.

Серый фон и принцип «темной кабины»

В основе высокоэффективных интерфейсов лежит концепция «темной кабины», заимствованная из авиации. Если технологический процесс идет в пределах нормы, панель управления должна быть визуально спокойной.

Современные SCADA-системы проектируются в строгих оттенках серого. Трубопроводы, резервуары и статические элементы сливаются в единую ненавязчивую структуру, образуя фон. Яркие цвета строго регламентированы и изъяты из повседневного использования:

• Красный — критическая авария (Priority 1), требующая немедленного вмешательства.
• Желтый/Оранжевый — предупреждение (Priority 2), отклонение от регламента.
• Фиолетовый/Синий — диагностические сообщения системы или ошибки датчиков.

Если оператор видит на сером экране яркое пятно, он интуитивно понимает: требуется действие. Никаких зеленых насосов — работающий агрегат отображается бледно-серым контуром.

Аналоговые индикаторы вместо сухих цифр

Человеческий мозг крайне неэффективно обрабатывает числовые массивы. Если на экране выведено значение давления «14.5 МПа», оператору необходимо вспомнить технологический регламент, сопоставить текущую цифру с верхней и нижней границами нормы, и только после этого сделать вывод о состоянии процесса. Это колоссальная когнитивная перегрузка.

High Performance HMI заменяет голые цифры на аналоговые индикаторы: линейные барграфы и радиальные шкалы. На таком индикаторе четко выделен диапазон нормы (серым цветом), зоны предупреждения и аварийные уставки. Движущийся указатель позволяет оператору считывать динамику процесса периферийным зрением. Ему не нужно вчитываться в цифры — достаточно бросить взгляд на панель, чтобы оценить ситуационную осведомленность всего цеха. Он видит не «14.5», а «стрелка приближается к верхней границе нормы».

Alarm Management: как остановить лавину тревог

Самая страшная угроза при инцидентах на опасных производственных объектах (ОПО) — это лавина тревог (alarm flood). В классических системах отказ одного узла вызывает каскадную реакцию. Остановился циркуляционный насос? Система генерирует тревогу об остановке. Следом падает давление — еще тревога. Растет температура в реакторе — третья тревога. Срабатывают десятки смежных блокировок.

Экран заливает сотнями сообщений. Оператор физически не способен прочитать их за отведенное время и начинает рефлекторно нажимать кнопку «Квитировать все» (Acknowledge All), чтобы убрать назойливый звуковой сигнал. В этот момент контроль над заводом теряется.

Профессиональное управление алармами базируется на требованиях стандарта ISA-18.2. Он регламентирует жесткую иерархию и маршрутизацию тревог. Правильно настроенная SCADA-система использует алгоритмы динамического подавления (state-based alarming) и группировки. При отказе насоса система анализирует дерево причинно-следственных связей и выдает оператору одно корневое сообщение: «Отказ насоса Н-1. Вторичные отклонения подавлены», автоматически скрывая производные алармы температуры и давления, чтобы не засорять эфир.

Цена человеческого фактора: зачем нужна «Защита от дурака»

В условиях 12-часовой смены усталость и снижение концентрации неизбежны. Человеческий фактор — причина более 70% промышленных инцидентов. Задача эргономики — не позволить оператору совершить фатальное действие ни случайно, ни в состоянии стресса.

Для этого внедряются строгие программные блокировки и паттерны взаимодействия:

• Двухэтапное выполнение команд (Select before Operate). Прямой клик по клапану не должен приводить к его открытию. Сначала оператор выделяет объект (система подсвечивает его), затем нажимает отдельную кнопку действия в командной панели.
• Запросы подтверждения с указанием последствий. Вместо стандартного «Вы уверены?» система спрашивает: «Вы действительно хотите открыть клапан подачи реагента? Давление в контуре превышает норму на 15%».
• Матрица доступа. Интерфейс автоматически адаптируется под пользователя. Технолог видит графики изменения уставок, наладчик КИПиА — диагностику ПЛК, а оператор имеет доступ только к оперативному управлению процессом.

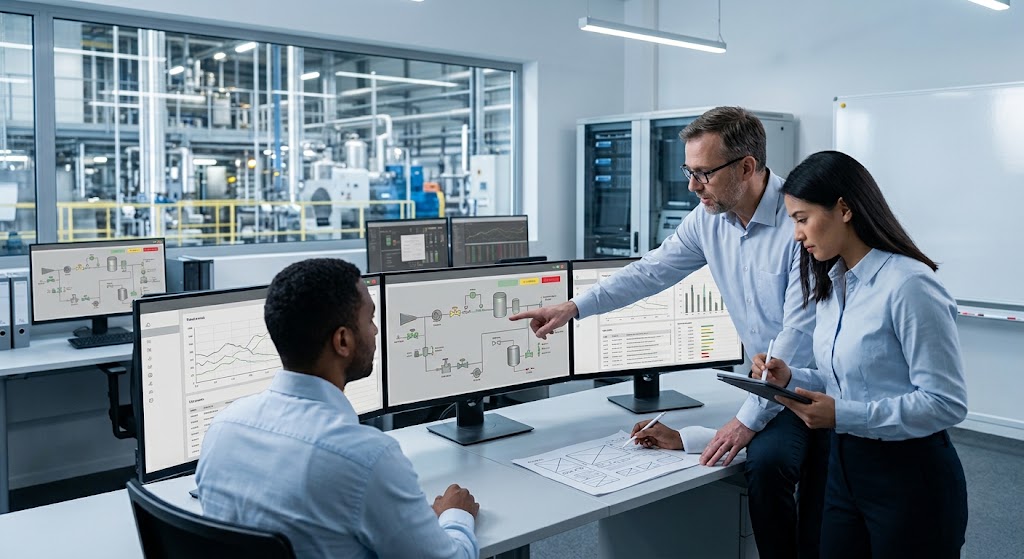

Подход инженеров «Феррокс» к разработке интерфейсов АСУ ТП

Проектирование SCADA Феррокс — это не отрисовка графики, а глубокая инженерная работа на стыке технологических процессов, IT-архитектуры и когнитивной психологии. Мы создаем системы диспетчеризации для тяжелой промышленности, где цена ошибки слишком высока.

Наш алгоритм разработки визуализации АСУ ТП включает четыре ключевых этапа:

• Анализ физики процесса. Мы детально изучаем P&ID-схемы (технологические схемы) объекта. Инженеры «Феррокс» понимают термодинамику доменной печи и кинетику химического реактора, поэтому на экран выводится только критически важная обвязка.
• Глубинные интервью. Мы проектируем интерфейс совместно с теми, кто будет за ним работать — технологами и будущими операторами, учитывая их сценарии реагирования на нештатные ситуации.
• Построение уровневой иерархии экранов. Мы внедряем 4-уровневую навигацию по ISA-101:
  • Level 1 — Обзор всего производства на одном дашборде (KPI, ключевые агрегаты).
  • Level 2 — Управление конкретным узлом/цехом.
  • Level 3 — Детальная схема отдельного аппарата.
  • Level 4 — Вспомогательные окна диагностики, тренды, настройки ПИД-регуляторов.
• Аппаратно-независимая интеграция. Разработанные нами интерфейсы бесшовно интегрируются с контроллерами (ПЛК) любых вендоров — будь то Siemens, Odot, ОВЕН или другие системы, обеспечивая минимальный пинг и высокую надежность передачи данных.

Заключение

SCADA-система — это не картина для выставки достижений предприятия. Это пульт управления рисками, ваш главный инструмент в борьбе с производственными инцидентами. Стоимость разработки правильной эргономики интерфейса ничтожна по сравнению со стоимостью устранения последствий остановки завода из-за ошибки растерявшегося оператора.

Ваша текущая SCADA-система морально устарела, перегружена визуальным мусором или заваливает операторов ложными тревогами? Инженеры компании «Феррокс» проведут комплексный аудит вашей АСУ ТП и разработают современную, безопасную визуализацию технологических процессов в строгом соответствии с международными стандартами. Свяжитесь с нами для технической консультации.
